عيب يابی و علائم خرابی چيلرهای جذبی و تراکمی

با توجه به تقسیم بندی چیلرها، در واقع می توان گفت یکی از مهم ترین تقسیم بندی آن ها از نظر مکانیزم و نحوه کار آن ها می باشد که در این میان دو نوع چیلر تراکمی و جذبی نیز از نظر چرخه عملکردی مهم بوده و جزو این تقسیم بندی ها می باشند.

همانطور هم می توان به عیب یابی و علائم ناشی از خرابی که این چیلرها دارند نیز اشاره کرد که برای هر چیلری باید فردی متخصص این کار را انجام دهد که با شناخت کامل اجزاء و نحوه عملکرد هر کدام امکان پذیر خواهد بود.

در ادامه با شناخت علائم و روش های تست و عیب یابی چیلرهای جذبی و تراکمی آشنا خواهیم شد تا با مواجهه با این مشکلات درک بهتری از آن ها داشته باشیم. پس تا آخر مقاله با ما همراه باشید.

تکنیک سرویس پارس خدمات اجرا و تعمیر تاسیسات ساختمانی مختلف از جمله تعمیر و نصب چیلر ، تعمیر کولر گازی ، اجرای خدمات گرمایش از کف و … را توسط تکنسین های مجرب و آموزش دیده در تمام مناطق تهران ارائه می دهد. برای سفارش خدمات مورد نیاز خود با شماره های  09337788989 – 02166175744 تماس بگیرید.

فیلم تشریح علائم و دلایل خرابی چیلرهای جذبی

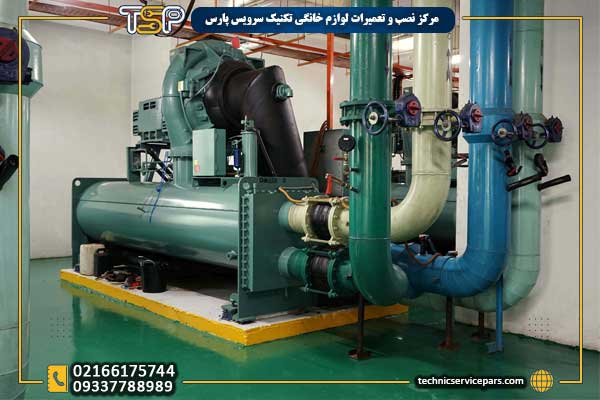

چیلر چیست؟

چیلر یک اصطلاح کلی برای دستگاه هایی می باشد که از طریق به گردش درآوردن مایعی مانند آب و… دما را در محیط های مختلف کنترل می کند. چیلرهای مختلف علاوه بر حفظ دمای دستگاه های صنعتی و ابزارآلات آزمایشگاهی، تجهیزات و دستگاه های ثابت به عنوان تهویه مطبوع در ساختمان ها و کارخانجات نیز کاربرد دارند.

در واقع یک چیلر می تواند آب سرد را جهت استفاده در موارد صنعتی و… که در بالا شمرده شد را تامین کرده و به طور مداوم به گردش در آورد و به عنوان وسیله ای مناسب برای خنک کردن قطعات مولد گرما و تجهیزات تهویه مطبوع مانند دستگاه های لیزر و دستگاه های گرمایشی فرکانس بالا در دمای ثابت بسیار استفاده می شود.

از مزیت های این دستگاه ها می توان به کم کردن هزینه های جاری و در عین حال بهبود بهره وری در انرژی اشاره کرد.

انواع معروف چیلرها

در ادامه انواع معروف چیلرها را بررسی می کنیم.

• چیلر هوا خنک

چیلر هوا خنک مبرد را با هوا خنک می کند. یک موتور فن دارد که نصب آن راحت می باشد، اما گرمای اگزوز در فضاهای تنگ و کوچک برای این چیلرها به تجهیزات اگزوز نیاز دارند. در این نوع چیلرها گاز متراکم شده با کمپرسور توسط کندانسور خنک و به مایع تبدیل می شود.

• چیلر آب خنک

در چیلر آب خنک از یک برج خنک کننده برای خنک کردن آب استفاده می شود. با توجه به راندمان خنک کننده عالی این چیلرها، گرمای اگزوز در اتاق ایجاد نمی شود.

• چیلر جذبی و مکانیزم آن

چیلر جذبی با استفاده از حذف گرما از محیط اطراف، وقتی که واحد خنک کننده با محلول آبی آمونیاک مبرد طبیعی و هیدروژن محصور شده است، یخچال را خنک کرده و آمونیاک تبخیر می شود. در واقع این نوع چیلرها نیازی به قطعات محرکه مانند کمپرسورها و فن هایی که برای چیلرهای معمولی استفاده می شوند ندارند و سیستم بدون لرزش و صدا کار می کند.

محلول آبی آمونیاک مبردهای مورد استفاده چیلر جذبی به عنوان یک مبرد طبیعی بوده که از نظر تخریب لایه ازن و گرمایش جهانی صفر می باشد.

• چیلر تراکمی و مکانیزم آن

چیلرهای تراکمی نیز با حذف گرما کار خود را انجام می دهند. در واقع به این شکل نیست که این نوع چیلرها سرما تولید کنند، بلکه گرما را حذف می کنند.

قطعات مختلف چیلرها و تفاوت قطعات چیلرهای تراکمی و جذبی

در حالت کلی چیلرها از اجزای مختلف زیر تشکیل شده اند که عبارتند از:

• اواپراتور
• کندانسور
• شیر انبساط
• فن
• پمپ
• کمپرسور
• جاذب
• و…

ولی اجزای اصلی چیلرها عبارتند از:

• کمپرسور
• اواپراتور
• کندانسور
• شیر انبساط

تفاوت اصلی چیلرهای تراکمی با دیگر انواع چیلرها داشتن کمپرسور می باشد. در چیلر جذبی نیز به جای کمپرسور از جاذب، پمپ و مولد حرارتی استفاده می شود.

پیشنهاد ویژه: تعمیرات پکیج ایران رادیاتور و تعمیرات پکیج بوتان با 30% تحفیف و ارائه ضمانت استفاده از قطعات اصل در صورت نیاز به تعویض قطعه در مرکز تخصصی تکنیک سرویس پارس

مقایسه چیلرهای جذبی و تراکمی از نظر عملکردی

• در چیلرها جذبی به جای یک دستگاه، از اجزاء مختلف برای فشرده سازی مبرد استفاده می شود.
• اساس کار در چیلرهای جذبی بر اساس تراکم مبرد است که به گونه ای دیگر این کار را انجام می دهد. یعنی در چیلرهای جذبی علاوه از مبرد، سیال دیگری به عنوان جاذب (مانند لیتیوم بروماید) استفاده می شود.

• در چیلرهای جذبی و تراکمی، کندانسور و اواپراتور نقطه های شروع و پایان اصلی هستند.
• در چیلرهای جذبی و تراکمی، کندانسور دارای یک نوع ماده ورودی می باشد.
• با تمرکز بر تغییر فاز مبرد برای رساندن آن به فازهای مختلف در چیلرهای تراکمی و جذبی، از طریق فرآیندهای ترمودینامیکی انجام می شود و گرما را از بین می برد.
• و…

دلایل خرابی چیلرها

دلایل خرابی چیلرها از هر نوع که باشد، با این که در این مقاله بحث ما روی چیلرهای تراکمی و جذبی و علائم و خرابی آن ها می باشد، حتی اگر ما چیلرهای مورد استفاده را به طور منظم بازرسی و نگهداری دوره ای نیز داشته باشیم، عملکرد آن ها می توانند به مرور زمان کاهش یافته یا خرابی قطعات باعث عدم کارکرد صحیح دستگاه شوند. پمپ ها ممکن است از کار بیفتند، خطوط موجود در سیستم ممکن است مسدود شود، مبرد ممکن است نشتی داشته باشد و تعدادی از مشکلات مرتبط که با قدیمی شدن اجزاء یا تغییر شرایط محیطی ممکن است رخ دهد.

در زیر برخی از اقدامات اولیه برای کمک به این که بدانیم مشکل از کدام قسمت چیلر است وجود دارد که عبارتند از:

• اطمینان حاصل کنید که چیلر در حال کار است
• بررسی کنید که آیا چیلر در حال خنک شدن است یا خیر
• اطمینان از کار کردن پمپ چیلر
• بررسی شرایط محیطی چیلرها

در ادامه به توضیح مختصری در مورد هر کدام می پردازیم.

اطمینان حاصل کنید که چیلر در حال کار است

این مورد می تواند از فیوز خراب یا سیم های شل یا کلید خاموش دستگاه اتفاق بیافتد و جلوی کار کردن چیلر را بگیرد. پس با کنترل این موارد می توانید از کار کردن چیلر اطمینان حاصل کنید.

بررسی کنید که آیا چیلر در حال خنک شدن است یا خیر

این کار را می توان با اندازه گیری دمای مایع خنک کننده در خروجی چیلر انجام داد. در این حالت، اگر در دمای نقطه تنظیم یا نزدیک به آن نباشد، امکان یخ زدن اواپراتور یا عدم کارکرد صحیح جهت انتقال حرارت برای خنک کاری سیستم وجود دارد. پس با بررسی دمای مایع خنک کننده می توان به این مورد پی برد.

اطمینان از کار کردن پمپ سیستم

محدودیت در خطوط فرآیندی، دریچه های بسته یا نیمه بسته، پمپ خراب، کم بودن حجم مایع خنک کننده ممکن است مانع جریان یافتن کافی مایع از طریق حلقه یا گردش تکراری جهت خنک کنندگی فرآیند شود و در نتیجه پمپ سیستم خراب شود. پس از این مورد هم اطمینان حاصل کنید.

بررسی شرایط محیطی چیلرها و خرابی ان ها به این دلیل

نوسانات ولتاژ خطوط، تغییرات در فرآیند یا دمای محیطی باعث می شوند بار روی چیلر خیلی زیاد باشد. شرایط دیگری که می ‌تواند بر قابلیت ‌های حذف حرارت چیلر تاثیر گذار باشد نیز عبارتند از:

• مکان قرار گیری چیلر (نزدیک بودن به سایر تجهیزات مولد گرما یا دورتر از تجهیزات فرآیند)
• عایق های شل، آسیب دیده یا خراب شده و به مرور زمان از بین رفته روی لوله ها

مشکلات رایجی که چیلرها دارند و علت های احتمالی آنها

مشکلات رایجی که چیلرها دارند و علت های احتمالی آنها را در ادامه با توجه به نوع عیب یابی و خرابی چیلرهای مختلف بررسی می کنیم.

1. چیلر روشن نمی شود

علت های احتمالی روشن نشدن چیلر عبارتند از:

• نامناسب بودن ولتاژ خط یا شل بودن اتصالات
• اتصال نادرست فازها در برق سه فاز
• مشکلات موجود در قطع کننده مدار یا فیوز
• خاموش بودن دستگاه

2. جریان ناکافی سیال یا خرابی پمپ

علت های احتمالی جریان ناکافی سیال یا خرابی پمپ عبارتند از:

• وجود نوسان ولتاژ
• کافی نبودن سیال در مخزن
• گرفتگی خطوط در سیستم
• بسته یا نیمه بسته بودن شیرها
• نامناسب بودن سیال خنک کننده برای شرایط مورد نظر
• مسدود شدن فیلتر مربوط به سیال
• انتخاب غلط لوله ها و کوچک بودن آن ها
• خرابی پمپ

3. خنک کننده ناکافی یا بدون خنک کننده بودن سیستم

علت های احتمالی کافی نبودن مایع خنک کننده عبارتند از:

• ولتاژ نامناسب یا نوسان ولتاژ
• مسدود شدن فیلتر هوا یا کندانسور
• نامناسب بودن سیال خنک کننده برای شرایط دمایی کاری
• نامناسب بودن خواص انتقال حرارت سیال خنک کننده
• داشتن نشتی از مبرد
• دمای بالای محیط
• یخ زدن اواپراتور

دلایل خرابی چیلرهای جذبی

در چیلرهای جذبی، تبرید جذبی مبتنی بر لیتیوم بروماید است که قادر به ارائه تهویه مطبوع مرکزی با تناژ بالا می باشد.

مثلا اگر لیتیوم بروماید در این سیستم رقیق شود، لیتیوم بروماید رقیق شده نمی تواند به جذب آب ادامه دهد و باید برای ادامه چرخه بازسازی شود. لیتیوم بروماید بازسازی شده برای جذب آب یک بار دیگر برگردانده می شود و سپس چرخه کامل می شود.

اما لیتیوم برومیاد با غلظت 50 درصد، برای فولادها بسیار خورنده است و فرآیند خوردگی داخل جاذب ‌ها، چیلر را از داخل با مشکل خوردگی مواجه کرده و انواع مشکلات تعمیر و نگهداری را ایجاد می‌ کند و باعث رسوب زباله ‌های ناشی از خوردگی در سیستم می شوند.

همچنین وجود اکسیژن در این سیستم ها نیز باعث خوردگی در سیستم های آبی می شود.

از آنجایی که چیلر جذبی بسیار وابسته به حفظ خلاء داخلی هستند، از دست دادن خلاء ناشی از نشت هوا باعث خرابی سیستم می شود.

به همین دلیل است که برای تعمیر و نگهداری و شناختن علائم و عیب یابی این نوع چیلرها باید به پرسنل خدمات تخصصی سپرده شود که هر شخص واقعا در این کار متخصص نیست.

مثلا گوش دادن به صداهای مختلف چیلر و تشخیص علائم ناشی از منحصر به فرد بودن خرابی، دانستن معنای آنها، تشخیص عیوب با لمس سطوح خارجی، تشخیص از نظر دما و جریان داخلی در چیلر و … مهارت های بسیار تخصصی هستند که برای درک عملکرد دستگاه ضروری است.

از طرف دیگر تنها چیزی که برای تولید چرخه تبرید این چیلرها لازم است لیتیوم بروماید و آب است، اما در طول سال ها، مواد شیمیایی بیشتری به آن اضافه می شود. اینها دلیل دیگری هستند که منجر به از بین رفتن چیلرهای جذبی می شوند.

تست های مختلف برای چیلرهای جذبی

تست های مختلفی که برای چیلرهای جذبی انجام می شوند عبارتند از:

• وزن مخصوص لیتیوم بروماید

جهت اندازه گیری قدرت بار لیتیوم بروماید می باشد که وضعیت عملیاتی جاذب را نشان می دهد.

• قلیایی بودن (pH)

نشانگر نشت احتمالی هوا به داخل چیلر می باشد که بر خوردگی فلز تاثیر می گذارد.

• مس حل شده

جهت اندازه گیری خوردگی لوله یا سیم پیچ پمپ می باشد.

• آهن محلول و مواد جامد معلق

این تست جهت اندازه گیری خوردگی داخلی فولاد که نشان دهنده میزان رسوب داخلی است استفاده می شود.

• نیترات لیتیوم

اندازه گیری قدرت مهارکننده نیترات را نشان می دهد.

• آمونیاک

این آزمایش به عنوان نشان دهنده مقدار بازدارنده نیترات کاهش یافته به آمونیاک است. می تواند درجه خوردگی قسمت های مسی را نشان داده و نشان دهنده پتانسیل ترک خوردگی تنشی لوله مسی نیز می باشد.

ایرادها و علت های احتمالی مشکلات در چیلرهای جذبی

1. عدم سرمایش چیلر

عدم سرمایش چیلر می تواند از دلایل زیر باشند که عبارتند از:

• کویل یخ زده
• رسوب در لوله ها
• نشتی در منبع
• عدم جریان هوا
• کاهش دبی جاذب
• کوچک بودن دستگاه

2. عدم کارکرد صحیح پرج

عدم کارکرد صحیح پرج می تواند از دلایل زیر باشند که عبارتند از:

• صحیح قرار نگرفتن شیرها
• کریستال کردن و بالا رفتن مواد غیر قابل تقطیر

3. وجود اشکال در پمپ جاذب

• عدم حرکت پمپ که ناشی از اشيا خارجی یا کریستالیزه شدن است.
• وجود مشکل با توجه به دبی بالای جاذب
• ایراد در سوییچ جریان یا تنظیم آن

4. خاموش شدن دستگاه توسط کنترل کننده ها

• قطعی آب با کلیدهای محافظ
• خاموش شدن به دلیل دمای پایین

5. دیگر موارد علت های احتمالی مشکلات در چیلرهای جذبی

• کاهش وکیوم دستگاه است، که از نشتی سیستم ناشی می شود.
• افت زیاد جاذب که از وجود نشتی در سیستم، عدم کارکرد صحیح پرج و کم شدن مواد بازدارنده اتفاق می افتد.
• کریستال شدن هنگام خاموشی که به خاطر بی کیفیتی در رقیق ساز امکان پذیر است.
• کم شدن ظرفیت که از رسوب لوله ها، تنظیم نبودن شیر کنترل و… اتفاق می افتد.
• فشار کم که از کم شدن مبرد و نصب کردن در محیط سرد م تواند اتفاق بیافتد.
• اینورتر ممکن است درست کار نکند که باید تنظیم، تعمیر یا تعویض شود.
• با توجه به اشکال در مکش فشار در چیلر بالا می رود که باید نشتی و چرخه عملکردی سیستم بررسی شود.

علائم خرابی چیلرهای تراکمی

در ادامه 5 علامتی را که ناشی از خرابی چیلرهای های تراکمی می شود را بیان کرده و در ادامه نیز توضیح بیشتری را در مورد هر کدام خواهیم داد. این موارد عبارتند از:

• کمپرسور اصلا روشن نمی شود.
• محافظ سیستم، مدار را قطع کرده و باعث می شود مدام دستگاه خاموش شود.
• هنگام راه اندازی چیلر، بدنه آن می لرزد.
• کندانسور صداهای عجیبی تولید می کند.

کمپرسور روشن نمی شود

کمپرسور به عنوان قلب سیستم چیلر در نظر گرفته می شود. همچنین فشرده سازی یک مرحله حیاتی در این سیستم تبرید می باشد. کمپرسور اگر خراب شود، سیستم چیلر، کامل از کار می افتد.

وقتی کمپرسور روشن نمی شود و فضای شما خیلی گرم است و چیلر به دمای تنظیم شده دست نمی یابد در حالی که فن نیز به خوبی کار می کند، باید واحد متراکم سازی بررسی شود و امکان دارد که کمپرسور کلا کار نمی کند.

اولین اقدام شما باید این باشد که ترموستات را قطع و وصل کنید تا کمپرسور روشن شود. اگر روشن نشد، ممکن است قبلا نیز مشکلی داشته و در حال حاضر آن مشکلات بیشتر نیز شده اند و باید یک متخصص HVAC مشکل را بررسی و حل کند.

اگر سیستم شما قدیمی باشد، شاید تعمیر کمپرسور خراب بسیار گران باشد و تعویض آن بهترین راه حل باشد. در هر حال باید سیستم توسط متخصص بررسی شود.

سیستم چیلر تراکمی در حال دمیدن هوای گرم می باشد.

اگر در این حالت کندانسور کار می کند، اما سیستم هوای گرم می دمد، این نیز نشانه ای از خرابی کمپرسور می باشد. یعنی وقتی کمپرسور دچار مشکل می شود، نمی‌تواند مبرد را از طریق سیستم پمپ کرده و در نتیجه قدرت خنک‌ کنندگی نخواهد داشت.

ضمنا دمیدن هوای گرم می تواند ناشی از نشت مبرد نیز باشد. اگر سیستم برای مدتی به تدریج قدرت خنک کنندگی خود را از دست داده باشد، می تواند از نشتی مبرد سیستم باشد.

با توجه به این که سیستم شارژ مبرد را از دست می دهد، باعث فشار به کمپرسور می شود، بنابراین نشت مبرد باعث از کار افتادن کمپرسور می شود. مشکل را نادیده نگیرید و با خاموش کردن سیستم باید آن را فورا حل کنید.

محافظ سیستم مدار را قطع کرده و باعث می شود مدام دستگاه خاموش شود.

اگر قطع کننده مدار که به عنوان کلید حرارتی می باشد برق سیستم را دائما قطع می کند، یکی از علائم خرابی در چیلرهای تراکمی است که بیش از حد گرم شده و قطع کننده محافظ به دلیل آسیب نرسیدن به دستگاه آن را خاموش می کند.

به همین دلیل است که نباید به روشن کردن مجدد سیستم ادامه دهید. چرا که قطع کننده مدار کار خود را انجام می دهد و از چیلر شما در برابر خطر آتش سوزی بالقوه محافظت می کند. با ادامه این کار به سیستم خود مشکلات احتمالی دیگری را نیز وارد خواهید کرد که بهتر است با تعمیرکار خبره چیلر تماس بگیرید.

هنگام راه اندازی چیلر، بدنه آن می لرزد.

اگر هر بار که چیلر روشن می‌شود متوجه تکان خوردن کندانسور یا واحد چگالش شدید، کمپرسور به احتمال زیاد با راه ‌اندازی سخت روشن می شود و به این معنی است که در روشن شدن مشکل دارد و باید توسط متخصص تعمیرکار چیلر بررسی شود.

کندانسور صداهای عجیبی تولید می کند.

اگر دستگاه تهویه مطبوع شما بسیار بلندتر از حد معمول نسبت به قبل کار می کند و صداهای عجیبی تولید می کند، این علائم خرابی ممکن است به دلیل خرابی قطعات الکتریکی یا حتی موتور فن باشد که از جای خود جدا شده و در داخل کندانسور می‌چرخد، رخ دهد. با این حال، قبل از اینکه فشار بر سیستم منجر به خرابی کمپرسور شود، باید آن را تعمیر کنید.

علت های خرابی چیلر تراکمی

در ادامه به علت های خرابی چیلرهای تراکمی می پردازیم.

1. تولید صدای زیاد کمپرسور

تولید صدای زیاد کمپرسور می تواند از موارد زیر باشد که عبارتند از:

• شارژ شدن بیش از اندازه سیستم با گاز
• خرابی یاتاقان ها
• کمبود روغن سیستم
• از دست دادن کارآیی روغن
• و…

2. روشن نشدن کمپرسور

علت های مختلف روشن نشدن کمپرسور عبارتند از:

• ایراد در کمپرسور
• ایراد در محافظ حرارتی سیستم
• مشکل در فشار روغن
• و…

3. پایین آمدن عملکرد چیلر

علت های مختلف پایین آمدن عملکرد چیلر عبارتند از:

• کم بودن مبرد در سیستم
• رسوب در لوله های کندانسور
• نیم سوز شدن موتور الکتریکی
• و…

4. قطعی سیستم به خاطر افزایش و کاهش فشار

مواردی که باعث قطعی سیستم به خاطر افزایش و کاهش فشار در سیستم می شوند عبارتند از:

• از کار افتادن پمپ
• نبودن آب در برج خنک کننده
• مشکل در شیر انبساط
• رسوب در لوله های کندانسور
• مشکل در موتور فن برج خنک کننده
• کثیفی فیلتر درایر
• از کار افتادن ترموستات اواپراتور
• و…

5. یخ زدن اواپراتور

مشکلات متعددی که یخ زدن اواپراتور در چیلر را باعث می شوند عبارتند از:

• از کار افتادن آنتی فریز دستگاه
• خرابی فلو سوئیچ
• و…

برخی دیگر از خدمات تکنیک سرویس پارس شامل تعمیر پکیج ، لوله کشی ساختمان ، تعمیرات موتورخانه و … می باشد. همچنین این مرکز خدمات نصب و تعمیرات لوازم خانگی مختلف نظیر تعمیر یخچال و تعمیر جاروبرقی را ارئه می دهد. برای سفارش خدمات مورد نیاز خود با ما تماس بگیرید و یا از طریق فرم موجود در داخل سایت اقدام نمایید.
