آموزش کامل تست مود یخچال ساید سامسونگ و معرفی خطاها

جهت عیب یابی هر چه سریعتر و دقیق تر یخچال ساید سامسونگ، می بایست وارد تست مود شوید، این حالت فقط جهت استفاده تکنسین ها و عیب یابی سریع تر یخچال های سامسونگ بکار می رود.

برای وارد شدن به حالت تست مد در یخچال ساید بای ساید سامسونگ باید کلید های  Freezer + Cool select zone بطور همزمان 8 ثانیه  (مطابق شکل) نگه داشته شود. زمانیکه صفحه نمایش شروع به چشمک زدن نمود در فاصله زمانی 15 ثانیه با زدن هر کلید دستگاه وارد حالت تست مد میشود که همراه با صدای BEEP میباشد و دارای حالت های زیر میباشد که بطور جداگانه توضیح داده خواهد شد :

نکات مهم

• زمانیکه یخچال سامسونگ به حالت تست مد برده می شود،کمپرسور بدون تاخیر زمانی و بلافاصله شروع به کار خواهد نمود.
• اگر یخچال ساید سامسونگ در حال دیفراست باشد و یا حالت های دیگر باشد همگی کنسل شده و کمپرسور شروع به کار خواهد نمود.
• اگر کمپرسور به تازگی خاموش شده باشد، ممکن است حالت اورلود رخ دهد.
• حالت های پاور فریزر و پاور کول در این حالت اگر انتخاب شوند پس از 10 ثانیه کنسل خواهد شد.
• زمانیکه دستگاه به حال تست مد می رود،اگر غیر فعال نشود کمپرسور 24 ساعت بطور مداوم کار خواهد کرد و دمای فریزر و یخچال را در دماهای پیش فرض کنترل می نماید.
• پس از حالت FF اگر کلیدی را بزنیم، یخچال سامسونگ وارد حالت OF-r شده

حالت های مختلف تست کمپرسور  یخچال سامسونگ:

• FF : هر دو حالت تست اجباری کمپرسور در دور موتور 3600rpm
• OF r : حالت تست اجباری کمپرسور و تست شیر سه راهه سمت فریزر
• rd: تست اجباری سیستم دیفراست و هیتر یخچال
• Fd: تست اجباری سیستم دیفراست و هیتر فریزر
• برای کنسل کردن حالت تست مد، پس از Fd کلیدی را زده و یا دستگاه را از برق خارج کرده و دوباره به برق وصل نمایید.

حالت FF  : همانطور که می دانیم سیکل دستگاه های ساید بای ساید و یخچال و فریزر

سامسونگ به دو صورت سری و موازی طراحی شده است .

در طراحی سیکل موازی، در حالت FF ، کمپرسور و فن کندانسور با بالاترین دور وارد

مدارد می شود و در این حالت شیر سه راهه قسمت یخچال و فریزر باز می باشد و گاز

وارد اواپراتور قسمت یخچال و فریزر می شود و فن اواپراتور یخچال و فریزر نیز وارد

مدار نیز می باشند .در طراحی سیکل سری ، ابتدا شیر سه راهه قسمت یخچال باز و گاز

وارد اواپراتور یخچال می شود ، فن یخچال وارد مدار و به علت سری بودن سیکل ، گاز وارد

اواپراتور فریزر و فن فریزر وارد مدار می شود .

تست شیر سه راهه یخچال ساید سامسونگ

حالت OF r : در این حالت شیر سه راهه قسمت یخچال سامسونگ بسته و گاز وارد شیر سه راهه فریزر می شود

و جهت اندازه گیری و صحت عملکرد شیر سه راهه قسمت فریزر ، ولتاژ 12 ولت DC  به صورت لحظه ای

می توان در روی برد اندازه گیری و مشاهده کرد .

• جهت اندازه گیری ولتاژ شیربرقی یخچال ساید بای ساید سامسونگ و صحت عملکرد آن از روی برد اصلی ، وقتی در تست مد وارد حالت OF r شد، با اندازه گیری به وسیله مولتی متر بین هرکدام از پایه های (پایه 6 با 7یا پایه 6 با 8 یا پایه 6 با 9 ویا پایه 6 با 10) مقدار 12ولت DCبه صورت لحظه ای دیده می شود که نشان دهنده عملکرد صحبح شیر برقی گاز یخچال سامسونگ می باشد .

تست هیتر و فن های یخچال ساید سامسونگ

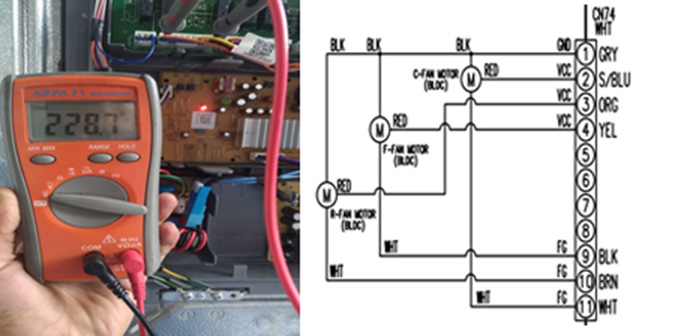

جهت اندازه گیری ولتاژ فن کندانسور و فیدبک آن از روی برد اصلی یخچال سامسونگ با استفاده از مولتی متر، پایه 1 و 2 ( ولتاژ 7 تا 12 ولت DC) و پایه 1 و 11(فیدبک 2 تا 2.7 ولت DC) ، همچنین جهت اندازه گیری فن فریزر پایه 1 و 4 ( ولتاژ 7 تا 12 ولت DC) و پایه 1 و 9(فیدبک 2 تا  2/7 ولت DC) و جهت اندازه گیری فن یخچال پایه 1 و 3 ( ولتاژ 7 تا12 ولت DC) و پایه1 و  10 (فیدبک 2 تا 2.7 ولت DC) را می توان اندازه گیری نمود .

حالت rd : در این حالت تست دیفراست اجباری قسمت یخچال

همانگونه که می دانید در مدل های جدید ساید بای ساید و یخچال و فریزر ،

قسمت یخچال بدون هیتر می باشند . جهت سیرکوله و عمل دیفراست در این

حالت فن یخچال نیز در مدار می باشد و در صورت عملکرد صحیح فن

( ولتاژ 7 تا 12 ولت DC  و فیدبک 2 تا 2.7 ولت DCرا می توان اندازه گیری کرد )

و ولتاژ سنسور دیفراست از روی برد (ولتاژ 0.5 تا 4.5 ولت DC ) می باشد .

حالت Fd : حالت تست اجباری دیفراست قسمت فریزر در تست دیفراست قسمت فریزر ، سنسور دیفراست قسمت فریزر (ولتاژ 0.5 تا 4.5 ولت DC ) و هیتر فریزر(ولتاژ 220ولت AC) را در صورت عملکرد صحیح خواهیم داشت .

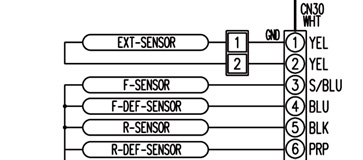

جهت اندازه گیری سنسور دیفراست فریزر از روی برد اصلی، پایه 1را با پایه 4 و همچنین جهت اندازه گیری سنسور دیفراست یخچال ، پایه 1 را با پایه 6 استفاده می شود .

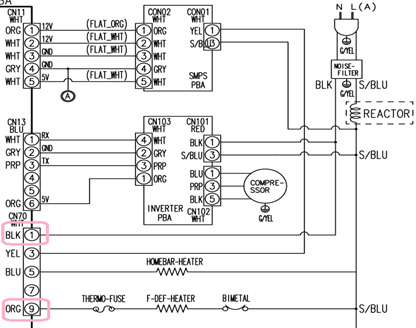

جهت اندازه گیری هیتر یخچال سامسونگ از روی برد اصلی ، همانگونه که در شکل نشان داده شده است ، از اندازه گیری پایه 1 و 9 می شود که مقدار ولتاژ اندازه گیری شده بین صفر و 220 ولت AC متغیر می دهد  .

تست مود یخچال های سامسونگ جهت عیب یابی سریع تکنسین هاست بنابراین جهت عیب یابی و تعمیر تخصصی یخچال ساید سامسونگ با ما تماس حاصل کنید:

تعمیر یخچال ساید بای ساید

تماس با تکنیک سرویس پارس

تست مد یخچال سامسونگ مدل  RT7000

مدل های  :RT7000 RT820,RT840,RT850,RT860

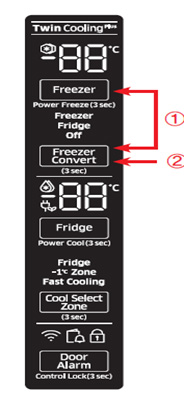

برای وارد شدن به حالت تست مد باید کلید های  Freezer + Freezer Convert بطور همزمان 6 ثانیه  (مطابق شکل)نگه داشته شود.زمانیکه صفحه نمایش شروع به چشمک زدن نمود با زدن کلید Freezer Convert  دستگاه وارد حالت تست مد می شود که همراه با صدای BEEP میباشد و دارای حالت های زیر میباشد که بطور جداگانه توضیح داده خواهد شد:

FF : حالت تست اجباری کمپرسور یخچال سامسونگ

Of r : حالت تست شیر سه راهه سمت فریزر و فن فریزر

Of f : حالت تست شیر سه راهه سمت یخچال و فن یخچال

Rd : تست هیتر سمت یخچال سامسونگ

Fd : تست هیتر سمت فریزر سامسونگ

جهت درخواست تعمیر تخصصی یخچال ساید سامسونگ در تهران با ما تماس حاصل نمایید:

تعمیر یخچال سامسونگ در تهران

تماس با تکنیک سرویس پارس

تست مود یخچال سامسونگ مدل RT6000

مدل های  :RT6000 RT580,RT600, RT640

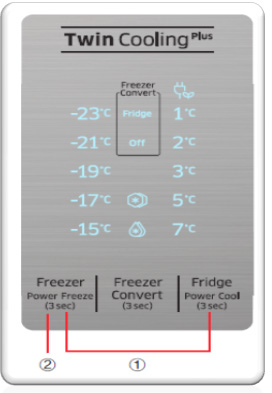

برای وارد شدن به حالت تست مد باید کلید های  Freezer +Fridge بطور همزمان 6 ثانیه  (مطابق شکل)نگه داشته شود.زمانیکه صفحه نمایش شروع به چشمک زدن نمود،کلید Freezer را مجددا فشار دهید.دستگاه وارد حالت تست مد می شود. با زدن هرکلیدی در این حالت وارد حالت های مختلف تست مد میشود که بصورت زیر می باشد:

حالت تست اجباری کمپرسور یخچال سامسونگ : همه چراغ هاي ديس پلي روشن مي شود

تست شیر سه راهه سمت فریزر : (چراغ هاي3 ,5,7,-19,-17  و -15روشن مي شود )

 تست شیر سه راهه سمت یخچال : ( چراغ هاي 5,7,-17 و -15روشن مي شود )

تست اجباری سیستم دیفراست فریزر : ( چراغ هاي3 و-19 روشن مي شود)

برای کنسل کردن حالت تست مد، پس از حالت تست دیفراست فریزر کلیدی را زده و یا دستگاه را از برق خارج کرده و دوباره به برق وصل نمایید.

تست مود یخچال دو قلو سامسونگ

مدل RR20(یخچال تک) و RZ20(فریزر تک)

حالت F : تست اجباری کمپرسور و فن ها(فن کندانسور و فن اواپراتور)

حالت  d: تست سیستم دیفراست و المنت دستگاه(فریزر) می باشد .

در یخچال بدلیل نداشتن المنت ،فقط فن اواپراتور شروع به کار میکند.

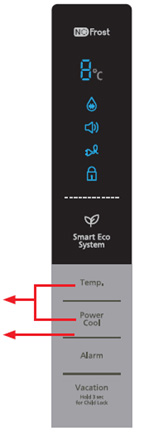

روش ورود به تست مد یخچال سامسونگ :کلید های Temp + Power cool  همزمان 6 ثانیه نگه داشته تا کل صفحه نمایش چشمک بزند.

سپس کلید Power cool را به تنهایی فشار دهید تا وارد تست مد شود .

جهت درخواست تعمیر ساید بای ساید و یخچال سامسونگ با ما تماس حاصل نمایید:

تماس با تکنیک سرویس پارس

خطا یابی یخچال ساید سامسونگ

• در صورتیکه خطای ارتباطی بین برد اصلی و برد صفحه نمایش رخ دهد خطای PC-C و یا OP-CH بر روی صفحه نمایش بصورت چشمک زن نمایش داده می شود .

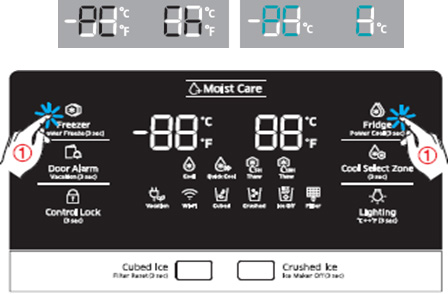

• برای عیب یابی خودکار و خطاهای دستگاه باید کلید های Freezer + Fridge (مطابق شکل) بطور همزمان به مدت 8 ثانیه نگه داشته شود.صفحه نمایش شروع به چشمک زدن می نماید که همراه با صدای DING-DONG به مدت 60 ثانیه میباشد.اگر خطایی رخ داده باشد بر روی صفحه نمایش بصورت جدول زیر نمایش داده می شود.

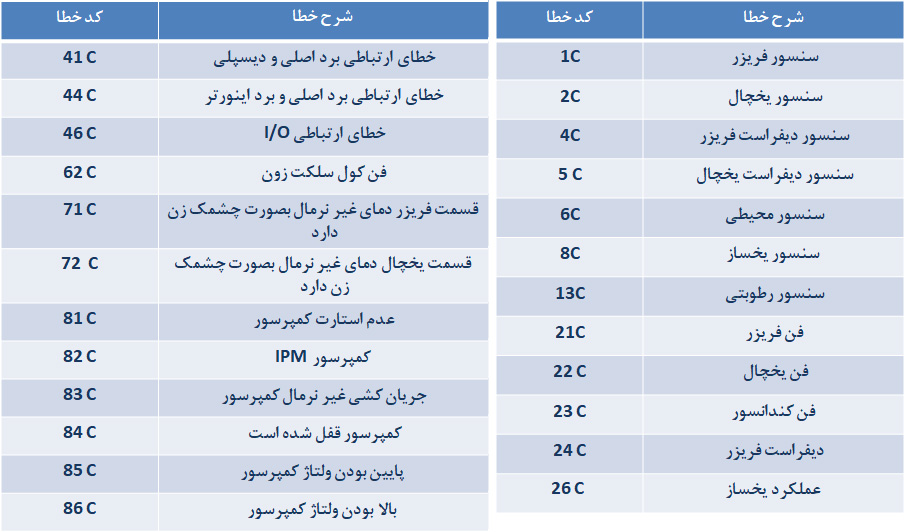

خطا های یخچال ساید سامسونگ

خطا یابی یخچال سامسونگ RT7000

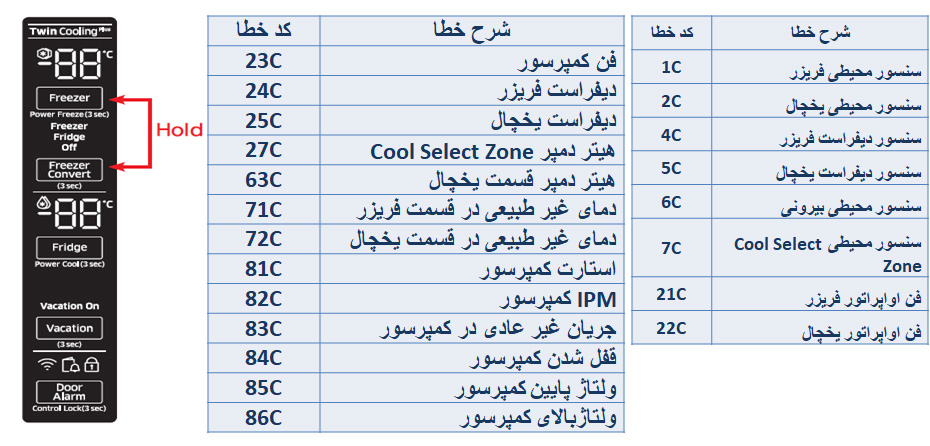

برای عیب یابی خودکار دستگاه باید کلید های Freezer + Freezer Convert را مطابق شکل همزمان 10 ثانیه نگه داشته شود، سپس صفحه نمایش به حالت چشمک درآمده و در زمان 60 ثانیه اگر خطایی رخ داده باشد بر روی صفحه نمایش ظاهر می گردد :

خطایابی یخچال سامسونگ مدل RT6000

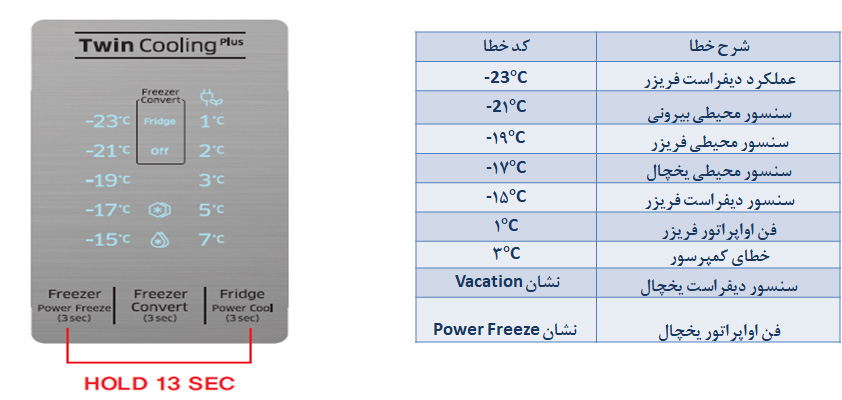

• برای عیب یابی خودکار و خطاهای یخچال سامسونگ باید کلید های Freezer + Fridge (مطابق شکل) بطور همزمان به مدت 13 ثانیه نگه داشته شود.صفحه نمایش شروع به چشمک زدن مینماید که همراه با صدای DING-DONG به مدت 60 ثانیه میباشد.اگر خطایی رخ داده باشد بر روی صفحه نمایش بصورت جدول زیر نمایش داده میشود.
• خطا های یخچال سامسونگ بصورت اعداد دمای دستگاه و بصورت چشمک زن روی صفحه نمایش ظاهر میشود که طبق جدول زیر میباشد:

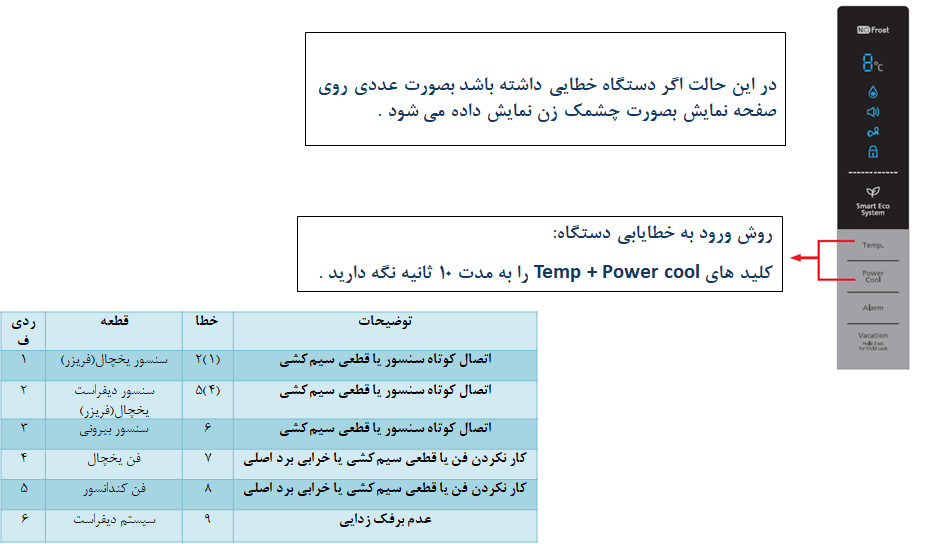

خطا یابی یخچال و فریزر دو قلو سامسونگ

مدل RR20  و RZ20
